Футляр на газопроводе высокого давления.
|
|
| airat185 | Дата: Пятница, 17.07.2026, 08:49 | Сообщение # 1 |
Опытный проектировщик
Группа: Чертежник
Сообщений: 82
Репутация: 0
Город: Казань Замечания: 0%
Статус: Оффлайн
| Доброго времени суток. Нужна консультация. Вопросвот в чем. Заказчик просит рассмотреть возможность установки защитного футляра
из стеклопластикового футляра ЗФГТ. Футляр хотят одень насуществующий стальной футляр Ø 530 мм. Ссылаются то, что демонтаж существующего
футляра требует остановки действующего газопровода, что связано с прекращением
газоснабжения потребителей и дополнительными рисками при производстве работ. Данный
футляр проложен при пересечении с автодорогой которую будут реконструировать. Заранее спасибо за ответы.
|
| |
|
|
| gaspar | Дата: Пятница, 17.07.2026, 13:10 | Сообщение # 2 |
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн
| Цитата airat185 (  ) Заранее спасибо за ответы.
Решение одеть "футляр на футляр" плохое. Если газопровод стальной, то демонтировать старый футляр не должно представлять сложности, разве что есть сложности в организации движения. Но для точного ответа нужна дополнительная информация:
- материал рабочего газопровода (ПЭ или СТ),
- давление в газопроводе,
- длина существующего футляра, его глубина,
- длина нового футляра
- есть ли пересекаемые коммуникации на участке предполагаемого газопровода
- как обеспечена ЭХЗ существующего футляра
Приветствуется топоплан в личку
Добавлено (17.07.2026, 15:19)
---------------------------------------------
Если газопровод стальной, то при резке старого футляра максимум, что повредится - изоляция газопровода, но это легко поправимо. При длине старого стального футляра более 10 метров - должна быть обеспечена его ЭХЗ (через блок совместной защиты или протекторами). Стальной газопровод - наверняка под защитой ЭХЗ и оставлять в межтрубном пространстве старый футляр - в этом случае плохо. Одеть футляр на футляр постараться конечно можно, если они идентичны по длине, но я так понял новый футляр длиннее. А этом уже вопрос герметизации концов футляра, установки опорных колец, которые идут в комплекте и т.п. То есть стеклопластиковый футляр в данном случае будет только "на заказ", и потом нужно ювелирно его одеть отцентровать. Ещё много нюансов которых описывать тут нет времени. У нас был в практике один раз объект, проектировщики в котором одели стеклопластиковый футляр на футляр ф273 (газопровод был в.д 219). По итогу после вскрытия газопровода срезали футляр и одели стеклопластиковый футляр на рабочий газопровод.
По итогу
1. Стальной футляр срезать, проверить изоляцию газопровода, при необходимости её подлатать, одеть стеклопластиковый футляр - приоритетное лучшее решение.
2. Переложить газопровод ст 325 в ПЭ 315 с футляром ПЭ 500х45,4 (если действующий газопровод без ЭХЗ) или переложить в стали ф325 в футляре ПЭ500 . Минус решения - врезка (цена, спецплан, отключение потребителей)
3. Если хочется икать, когда вас будут вспоминать "добрым словом" монтажники и заодно с ними заказчик, когда будут одевать футляр на футляр - дерзайте.
Сообщение отредактировал gaspar - Пятница, 17.07.2026, 15:22 |
| |
|
|
| kit-ula | Дата: Вторник, 20.10.2026, 10:19 | Сообщение # 3 |
Студент
Группа: Пользователи
Сообщений: 3
Репутация: 0
Город: Жигулевск Замечания: 0%
Статус: Оффлайн
| Доброго. Подскажите есть ли у кого то чертеж разрезного футляра с изоляцией для подземного газопровода существующего? Требует экспертиза при проектировании пересечки с тепловыми сетями
|
| |
|
|
| gaspar | Дата: Вторник, 20.10.2026, 18:56 | Сообщение # 4 |
|
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн
| Что такое разрезной футляр? Какой диаметр? Вы пробовали сами совместить скорлупы разрезного футляра потом? Это архисложно, а для больших футляров почти нереально. Ибо скорлупы немного раскрываются от остаточного напряжения и совместить их такое знаете ли удовольствие...
Заложите готовый сборный заводской футляр из стеклопластика (например "Сафит") и никакой изоляции не нужно.
|
| |
|
|
| ЛСП2 | Дата: Вторник, 20.10.2026, 20:14 | Сообщение # 5 |
Помощник ГИП
Группа: Чертежник
Сообщений: 383
Репутация: 27
Город: Saint-Tropez Замечания: 0%
Статус: Оффлайн
| Добрый день.
Никогда не делали чертежи разрезных футляров в проектной документации, просто писали, что он разрезной.
На самом деле всё делает монтажная организация, которая должна быть специализированной, у которой должен быть опыт установки разрезных футляров.
У монтажников есть такие полухомуты с ушками под стяжные шпильки. Труба для футляра разрезается по длине пополам. Обе половинки одеваются на газопровод. Газопровод предварительно заматывают в асбестовое полотно с выпуском за длину футляра, чтобы сваркой не повредить изоляцию и ставят ОНК. Далее полухомутами со шпильками стягивают обратно половинки футляра. Под полухомуты подкладывают резиновые прокладки, чтобы не повредить изоляцию на футляре. Как верно заметил GASPAR, идеально обратно половинки футляра не стянуть – их ведет. Поэтому для соединения используют стальную полосу. То есть, поверху разреза приваривают к стенке футляра на угловых швах эту полосу. Затем полухомуты убирают и доваривают оставшиеся непроваренные участки. Сама труба для футляра уже в заводской изоляции. В тех местах, где изоляция снимается, её восстанавливают лентой («Литкором», например) и по длине, и поперек, если футляр длинный. Мог что-то забыть из технологии – там куча нюансов.
На меленькие диаметры разрезные футляры лучше не ставить, так как газопровод в земле не всегда прямой – поставить на него футляр тот ещё геморрой. Самый меленький стальной футляр, который я знаю, что ставили ф325 мм (на газопровод ф159). Самый большой – ф1420 мм на кольцевых газопроводах в Новой Москве п.Газопровод.
|
| |
|
|
| kit-ula | Дата: Вторник, 20.10.2026, 20:22 | Сообщение # 6 |
|
Студент
Группа: Пользователи
Сообщений: 3
Репутация: 0
Город: Жигулевск Замечания: 0%
Статус: Оффлайн
| У меня газопровод низкого давления 108, футляр 219 длина футляра 5 метров
Вы ЛСП2 достаточно подробно пояснили. Общую суть я уловила, вопрос собрать типовку теперь. Первый раз столкнулась. Все больше футляры на момент стройки делала, а тут на существующий столкнулась впервые. Даже если монтажники оч хорошие от чертежа мне не сбежать
|
| |
|
|
| gaspar | Дата: Вторник, 20.10.2026, 23:35 | Сообщение # 7 |
|
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн
| https://dipchel.ru/store....ab-desc
В прикреплении есть чертеж, правда в PDF.
Современно и надежно. Разрезной футляр - вчерашний день.
Сообщение отредактировал gaspar - Вторник, 20.10.2026, 23:37 |
| |
|
|
| gaspar | Дата: Вторник, 20.10.2026, 23:46 | Сообщение # 8 |
|
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн
| На сайте госзакупок полно примеров, которые можно скачать, вот некоторые Добавлено (20.10.2026, 23:49)
---------------------------------------------
Прикреплять большие файлы не могу, вот ссылки на скачивание
https://zakupki.gov.ru/223....CAA539D
https://zakupki.gov.ru/223....47AC985
https://zakupki.gov.ru/223....C655698
https://zakupki.gov.ru/223....84F9B16
https://zakupki.gov.ru/223....74F3720
|
| |
|
|
| ЛСП2 | Дата: Среда, 21.10.2026, 08:08 | Сообщение # 9 |
|
Помощник ГИП
Группа: Чертежник
Сообщений: 383
Репутация: 27
Город: Saint-Tropez Замечания: 0%
Статус: Оффлайн
| С композитными футлярами такая история: нам Газпром Газораспределние в своё время завернул их, мотивировав тем, что рабочая температура футляра до +100°С. А у тепловой сети прямая подача была с температурой 150°С. То есть, композитный можно ставить, если температурный график тепловой сети 95/70 °С.
|
| |
|
|
| gaspar | Дата: Среда, 21.10.2026, 10:08 | Сообщение # 10 |
|
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн
|
Есть исполнения стеклопластиковых футляров до 150 градусов. На стальном футляре и при 100 градусах слетит как изоляция, так и герметизация концов и соответственно что будет с изоляцией внутри футляра тоже вопрос.

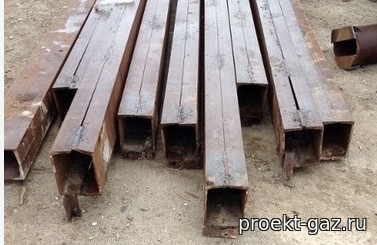

Я как то собирал футляры из двух швеллеров, приварив с внутренней стороны несколько направляющих полос для стыковки и послдующей сварки. Ведь никто не запрещает футляр сделать не круглым
Сообщение отредактировал gaspar - Среда, 21.10.2026, 10:09 |
| |
|
|
| gaspar | Дата: Среда, 21.10.2026, 10:18 | Сообщение # 11 |
|
супер ГИП
Группа: Советник
Сообщений: 3693
Репутация: 296
Город: На Оке Замечания: 0%
Статус: Оффлайн

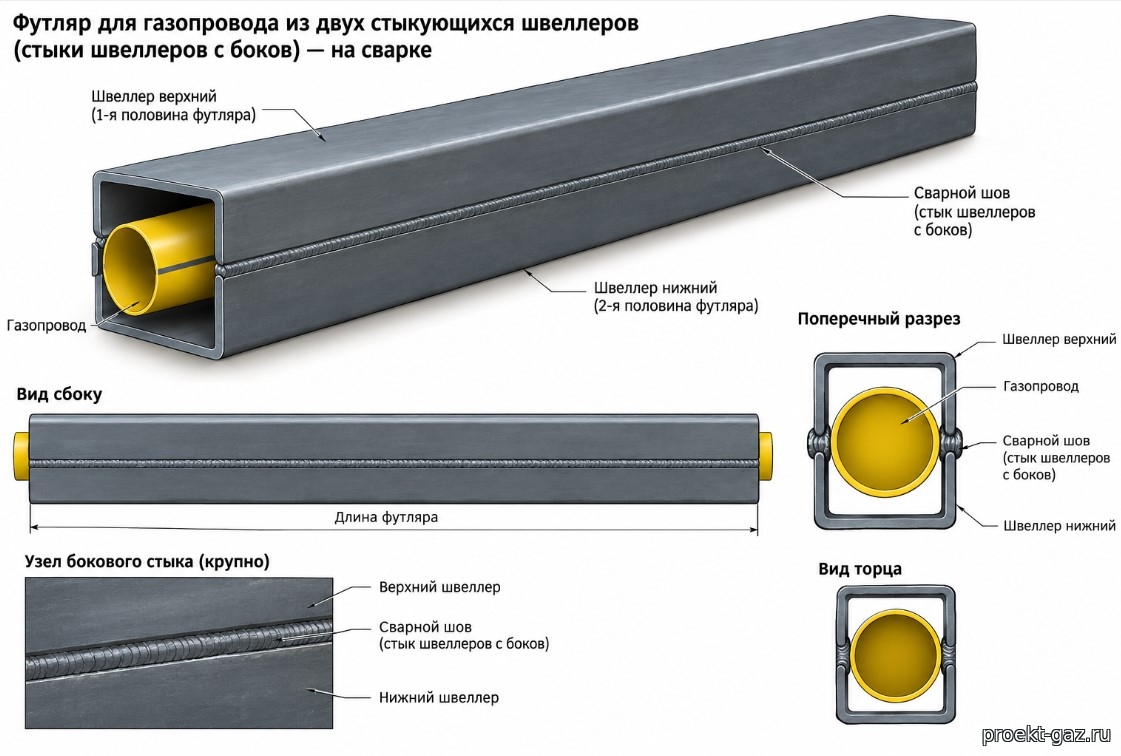

| Это нарисовал ИИ на скорую руку (сварочный шов неверный и и размерность в поперечном разрезе диспропорционален) на общее видение верно
Добавлено (21.10.2026, 10:20)
---------------------------------------------
для газопровода ф108 подойдет швеллер размером от 16У ГОСТ 8240-97
Добавлено (21.10.2026, 10:25)
---------------------------------------------
Останется только запенить концы монтажной пеной , замазать битумом и нанести трассовую изоляцию. Всяк проще чем резать стальной футляр. Швеллер - готовое изделие с примыми рёбрами
Сообщение отредактировал gaspar - Среда, 21.10.2026, 13:20 |
| |
|
|
| kit-ula | Дата: Среда, 21.10.2026, 13:31 | Сообщение # 12 |
|
Студент
Группа: Пользователи
Сообщений: 3
Репутация: 0
Город: Жигулевск Замечания: 0%
Статус: Оффлайн
| Спасибо за помощь
|
| |
|
|
