 Проектирование газоснабжения котельной не ограничивается подбором котла и прокладкой газопровода. Не менее важная часть — организация воздухообмена. От того, насколько корректно рассчитана вентиляция, зависят не только устойчивая работа горелок, но и безопасность персонала, а также соответствие объекта требованиям надзорных органов.
В этой статье разберём, как нормируется вентиляция котельных, какие параметры нужно рассчитать и как это сделать без ошибок.
Зачем нужна вентиляция котельной
Вентиляция котельной решает три задачи:
-
Подача воздуха на горение. Без достаточного количества кислорода горелка не выйдет на номинальную мощность, а продукты сгорания будут неполными — с повышенным содержанием CO.
-
Удаление теплоизбытков. Даже при КПД 92–95 % часть тепла теряется в помещении. Если его не удалять, температура в котельной превысит допустимую.
-
Обеспечение воздухообмена по нормам. Для помещений с газовым оборудованием нормативно установлена кратность воздухообмена — как правило, не менее 3-кратной.
При этом важно, чтобы приток и вытяжка были сбалансированы: недостаток притока приведёт к «опрокидыванию» дымохода, а избыток — к сквознякам и перерасходу тепла.
Нормативная база
Основные документы, которыми руководствуется проектировщик:
-
СП 89.13330.2016 «Котельные установки» (актуализированная редакция СНиП II-35-76);
-
СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем»;
-
СП 60.13330.2020 «Отопление, вентиляция и кондиционирование»;
-
Изменение № 1 к СНиП II-35-76 — в части расчёта вентиляции котельных.
Ключевые требования:
-
Кратность воздухообмена в помещении котельной — не менее 3 раз в час.
-
Скорость воздуха в приточных решётках — не более 1 м/с (для естественной вентиляции).
-
Объём воздуха на горение определяется по паспорту горелки или расчётом.
Что нужно рассчитать
Инженерный расчёт вентиляции котельной включает несколько последовательных шагов.
Расход газа
Первое, что нужно знать, — сколько газа потребляет котельная. Расход определяется по формуле:
B = (Q × 858) / ((КПД / 100) × Qрн)
где:
-
Q — мощность котельной, кВт;
-
858 — переводной коэффициент (ккал/ч в кВт);
-
КПД — коэффициент полезного действия котла, %;
-
Qрн — низшая теплота сгорания газа, ккал/нм³ (для природного газа — около 8000).
Расход воздуха на горение
Теоретически для сжигания 1 м³ природного газа требуется около 9,5 м³ воздуха. С учётом коэффициента избытка воздуха α:
Lтехн = B × 9,5 × α
Для котлов с открытой камерой сгорания воздух забирается из помещения, поэтому эта величина входит в общий баланс. Для котлов с закрытой камерой воздух подаётся напрямую с улицы, и в балансе помещения учитывается иначе — как правило, с коэффициентом 1,0.
Общий приток
Приточный воздух должен покрыть две составляющие:
Lприт = (V × Кратность) + Lтехн
где V — объём помещения котельной, м³.
Вытяжка
Для котлов с открытой камерой сгорания вытяжка обычно принимается равной вентиляционной составляющей (воздух на горение уходит в дымоход). Для котлов с закрытой камерой — равна полному притоку.
Площадь жалюзийной решётки
Итоговый параметр, который интересует проектировщика:
F = Lприт / (3600 × v)
где v — допустимая скорость воздуха в решётке, м/с (принимается 1 м/с для естественной вентиляции).
Дефлектор и остекление
Дополнительно подбирается диаметр дефлектора вытяжной шахты и проверяется площадь остекления — в зависимости от типа котельной (отдельно стоящая, встроенная, пристроенная или крышная).
Типичные ошибки при расчёте
Даже опытные проектировщики иногда допускают ошибки, которые позже выявляются при экспертизе или на пусконаладке:
-
Не учитывают тип камеры сгорания. Для закрытой камеры расход воздуха на горение в разы меньше, но вытяжка должна обеспечивать полный воздухообмен.
-
Забывают про коэффициент избытка воздуха. Без него расчёт даёт заниженный расход на 10–20 %.
-
Округляют в меньшую сторону. Лучше принять большее количество решёток или больший типоразмер — запас по сечению не создаст проблем, а его отсутствие приведёт к шуму и росту потерь давления.
-
Не проверяют скорость в живом сечении. Если она превышает 1 м/с, решётка начинает «свистеть», а фактический расход воздуха падает.
Как ускорить расчёт: онлайн-калькулятор
Ручной расчёт по формулам занимает время, особенно если приходится подбирать несколько вариантов — например, менять количество решёток или тип котла. Удобное решение — использовать специализированный онлайн-инструмент.

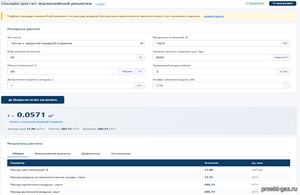

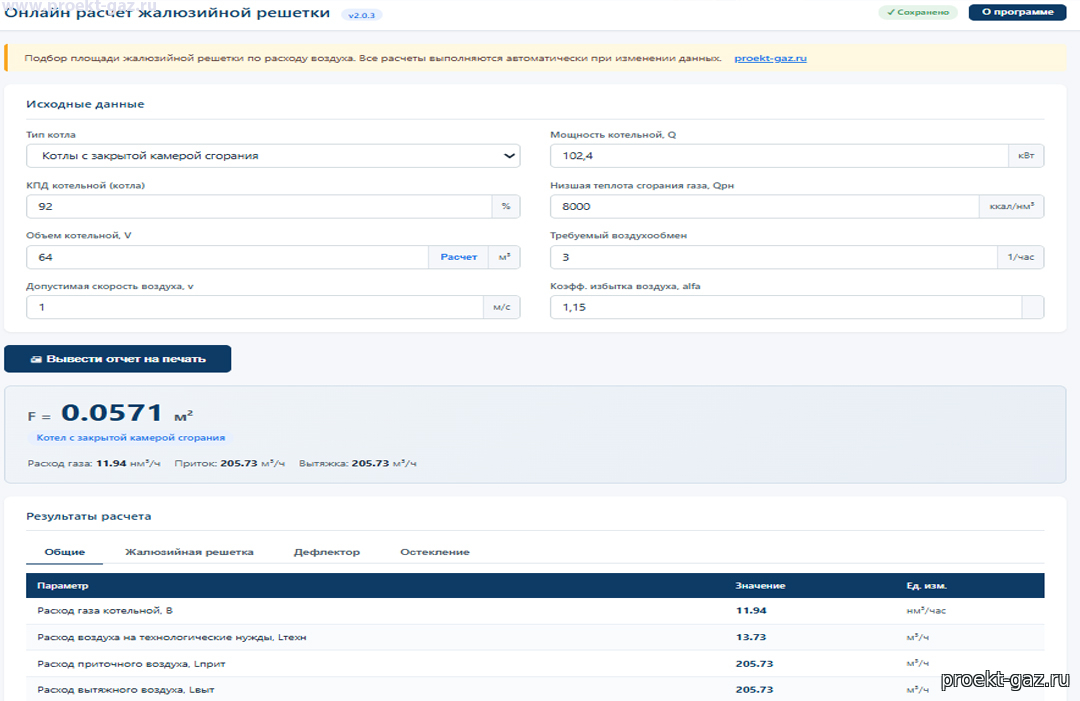

На сайте proekt-gaz.ru доступен онлайн-калькулятор расчёта вентиляционной решётки, который выполняет все перечисленные выше вычисления в автоматическом режиме.
Что можно рассчитать с его помощью:
-
расход газа котельной;
-
расход воздуха на технологические нужды (горение);
-
приточный и вытяжной расход воздуха;
-
площадь живого сечения и полную площадь жалюзийной решётки;
-
размер решётки и её количество;
-
диаметр дефлектора и необходимое количество;
-
площадь остекления для разных типов котельных.
Преимущества калькулятора:
-
Учёт типа камеры сгорания. При выборе котла с открытой или закрытой камерой логика расчёта автоматически меняется — в соответствии с нормативными требованиями.
-
Ввод габаритов помещения. Если объём котельной неизвестен, его можно вычислить по длине, ширине и высоте прямо в интерфейсе.
-
Пошаговый расчёт. Каждая формула отображается с подставленными значениями, что позволяет проверить корректность вычислений и использовать результат в пояснительной записке.
-
Печать отчёта. Результаты и пошаговый расчёт выводятся на печать с полем для подписи исполнителя — удобно для приложения к проекту.
-
Работа в браузере. Не требует установки, доступен с любого устройства.
Калькулятор не заменяет проектировщика, но снимает рутину и снижает риск арифметических ошибок — особенно когда нужно быстро оценить несколько вариантов компоновки.
Вентиляция котельной — это не «дополнительный» раздел проекта, а обязательное условие безопасной и эффективной работы газового оборудования. Корректный расчёт воздухообмена, подбор решёток и дефлекторов занимает немного времени, если использовать проверенные формулы и удобные инструменты.
Если вы проектируете котельную впервые или хотите ускорить рутинные расчёты — попробуйте онлайн-калькулятор на proekt-gaz.ru. Он поможет быстро получить обоснованные цифры, которые можно сразу перенести в проект.
