Гидравлический расчёт
|
|
| projectgts | Дата: Среда, 13.08.2025, 11:04 | Сообщение # 1 |
Студент
Группа: Пользователи
Сообщений: 12
Репутация: 0
Город: Самара Замечания: 0%
Статус: Оффлайн
| Добрый день, коллеги! Хочу раз и навсегда закрыть вопрос ф газопровод сжиженного углеводородного газа (СУГ) по паровой фазе.
Пользуюсь двумя формулами, одна из которых по СП 42-101-2003.

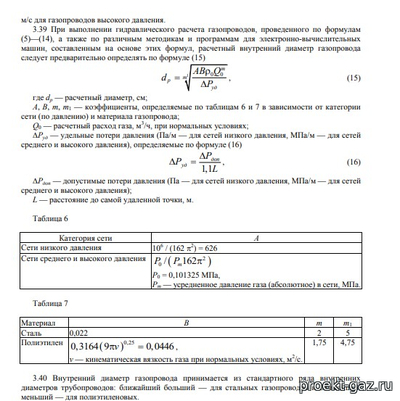

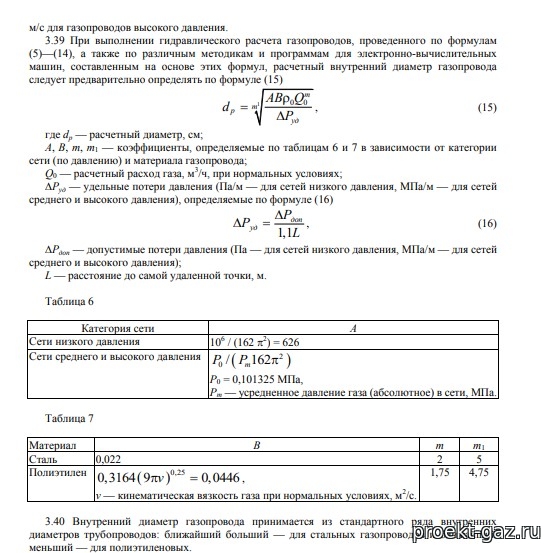

Формула по СП 42-101-2003
Давайте посчитаем вместе по этой формуле.
В данном случае за дано по объекту, как исходные данные берём:
газопровод сталь
Q=280 м3/ч (7 МВт)
L= 50 метров
p0 = 0.55 кг/м3
Давление 0.03 МПа (среднее)
Из расчёта по стали ф92 мм
Также есть формула, но найти в СП я не смог, по-моему оно уже устарело, но всё же
0.037*корень(расход газа * 273/давление в трубе * скорость газа) * 12,21 = ф89 мм

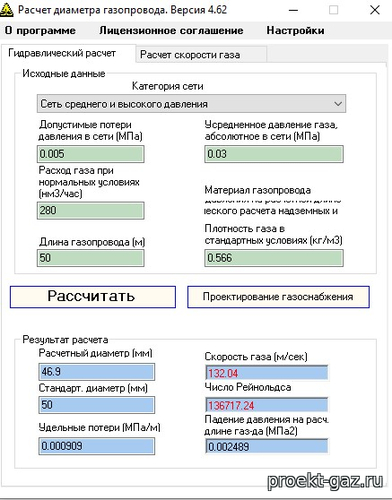

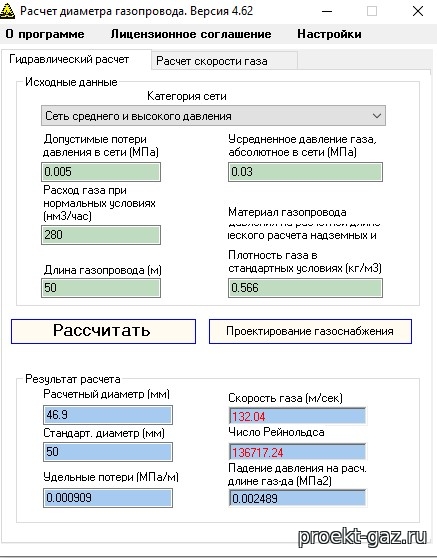

Программа, которую я скачал на этом сайте, считает ду50, подскажите в чём ошибка, и где правильное решение?
|
| |
|
|
| gaspar | Дата: Среда, 13.08.2025, 19:21 | Сообщение # 2 |
супер ГИП
Группа: Советник
Сообщений: 3618
Репутация: 286
Город: На Оке Замечания: 0%
Статус: Оффлайн
| Плотность газа паровой фазы СУГ 2,0-2,2 кг/м3

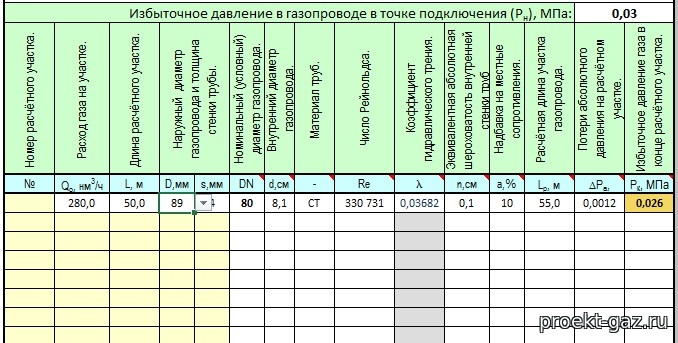

Диаметр не менее DN80 требуется по расчету (креплю)
Сообщение отредактировал gaspar - Среда, 13.08.2025, 19:22 |
| |
|
|
| projectgts | Дата: Четверг, 14.08.2025, 08:10 | Сообщение # 3 |
|
Студент
Группа: Пользователи
Сообщений: 12
Репутация: 0
Город: Самара Замечания: 0%
Статус: Оффлайн
| gaspar, какие допустимые потери по давлению следует брать? Я обычно закладывал 0,0015-0,005 МПа.
Вячеслав, поделишься табличкой? Я тоже готов отдать свою табличку экселя, которая на основе формул экселя 42-101-2003
|
| |
|
|
| gaspar | Дата: Четверг, 14.08.2025, 16:20 | Сообщение # 4 |
|
супер ГИП
Группа: Советник
Сообщений: 3618
Репутация: 286
Город: На Оке Замечания: 0%
Статус: Оффлайн
| Добрый день.
Я жадина  Шучу. Эта табличка - программка одна из многих , которую я сделал уже лет дцать назад, для расчётов газопроводов СУГ И природного газа, также сделана в экселе, полностью составлена по формулам СП 42-101-2003, Там внутри файла много формул, зависимых ссылок, случайно сломав одну результаты автоматического расчёта будут неверные, потому не готов пока распространять, учитывая что это мой помощник-щит при защите решений в экспертизах. Так что коллега без обид. Уже как то делился программкой по расчету на прочность, потом увидел её в проектах двух компаний из другого региона, скачав эти проекты с сайта госзакупок, смотрю - а результаты расчетов подделаны. Ну если уволюсь из этой сферы - подарю все программки форумчанам.
По допустимым потерям - по моему мнению как минимум нужно понимать на каком входном минимальном давлении может работать газоиспользующее оборудование, и отталкиваться от этого. Как максимум - чтобы давление из среднего не перешло в категорию "низкое"
|
| |
|
|
| projectgts | Дата: Пятница, 15.08.2025, 10:32 | Сообщение # 5 |
|
Студент
Группа: Пользователи
Сообщений: 12
Репутация: 0
Город: Самара Замечания: 0%
Статус: Оффлайн
| gaspar, принято!
По допустимым потерям буду принимать так, спасибо.
|
| |
|
|
