Газопровод под мостом
Tadzhik-83Дата: Среда, 13.04.2011, 10:27 | Сообщение # 1
Старший проектировщик
Группа: Чертежник
Сообщений: 249
Репутация: 3
Город: Ульяновск
Замечания: 0%
Статус: Оффлайн

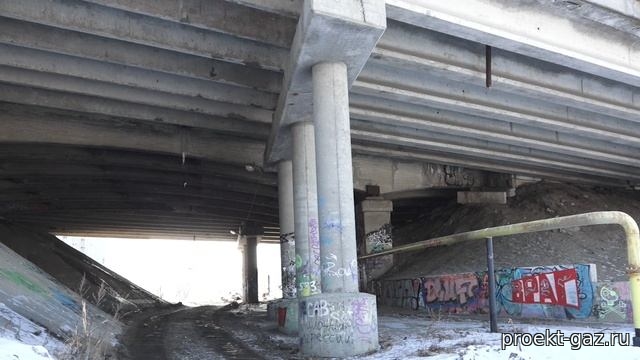

Здравствуйте! Помогите советом: можем ли мы пройти газопроводом высокого давления под автомобильным мостом по опорам? Дали точку врезки с одной стороны моста, объект находится с другой стороны, пройти в обход нет возможности - с одной стороны река, с другой все застроено очень плотно. Хотим пройти параллельно реке под мостом, притом один такой газопровод уже лежит там, возникла необходимость проложить проложить параллельно ему такой же, но горгаз сейчас не пропускает. Как же первый пропустил? На что можно сослаться?


zorik2Дата: Среда, 13.04.2011, 13:37 | Сообщение # 2
супер ГИП
Группа: Советник
Сообщений: 3936
Репутация: 373
Город: Планета Земля
Замечания: 0%
Статус: Оффлайн
СНиП 42-01-2002 п.5.3.5. По пешеходным и автомобильным мостам, построенным из негорючих материалов, разрешается прокладка газопроводов давлением до 0,6 МПа из бесшовных или электросварных труб, прошедших 100%-ный контроль заводских сварных соединений физическими методами. Прокладка газопроводов по пешеходным и автомобильным мостам, построенным из горючих материалов, не допускается.
Какие нюансы при которых могут отказать не смотря на трактовку СНиПа:
1.Уровень паводка
2.Возможность обслуживания (покраска, осмотр, ремонт).
3. Нагрузки (динамические, статические).
4. Наличие замкнутого пространства в которое может попасть газ.
может еще что то найдут,что бы отказать.
Варианты:
1. Свои консоли к опорам моста и установка ферм по которым пробросить трубу и выполнять обслуживание.
2. В зависимости от пролета переход типа "гибкая нить", вантовый, и т.д.
3. Подземная прокладка методом горизонтального бурения.
Может еще у кого есть идеи подскажет.


Сообщение отредактировал zorik2 - Среда, 13.04.2011, 15:41


gasparДата: Среда, 13.04.2011, 21:20 | Сообщение # 3
супер ГИП
Группа: Советник
Сообщений: 3212
Репутация: 206
Город: с.Алпатьево
Замечания: 0%
Статус: Оффлайн
Quote (Tadzhik-83)
Помогите советом: можем ли мы пройти газопроводом высокого давления под автомобильным мостом по опорам?

Дружище, зачем на опорах? Рано или позно пролёты моста будут реконструировать а газопровод там будет совсем не к месту (да ещё и высокого давления) . Проложи в земле gossip .
4 года назад в городских условиях запроектировали подземный газопровод под автомобильной дорогой (мостом). С той лишь разницей, что параллельно указанному газопроводу была не река, а одноколейная железная дорога общей сети. Выдержали нормативное расстояние от газопровода (0,6 МПа) до опор моста. Проект прошел экспертизу, согласование, спустя год газопровод построен и принят РТН и сдан в эксплуатацию..

punk




Tadzhik-83Дата: Четверг, 14.04.2011, 09:15 | Сообщение # 4
Старший проектировщик
Группа: Чертежник
Сообщений: 249
Репутация: 3
Город: Ульяновск
Замечания: 0%
Статус: Оффлайн
Спасибо всем за советы, будем думать smile


botanДата: Четверг, 14.04.2011, 14:11 | Сообщение # 5
Бывалый проектировщик
Группа: Чертежник
Сообщений: 107
Репутация: 3
Город: Ноябрьск
Замечания: 0%
Статус: Оффлайн
Я тоже скептически отношусь к идее не подземной прокладки, мосты построенные тогда когда уже процентов на 60 отремонтированы или требуют ремонта. Зачем усугублять сложности ремонтных работ мостотрядовцев. Если есть вариант лучше траншейная прокладка или ГНБ.


LevaKДата: Среда, 20.04.2011, 16:49 | Сообщение # 6
ГИП
Группа: Друзья
Сообщений: 723
Репутация: 18
Город: Черкассы
Замечания: 0%
Статус: Оффлайн
Quote (zorik2)
СНиП 42-01-2002 п.5.3.5. По пешеходным и автомобильным мостам,...

Tadzhik-83 хочет проложить не ПО МОСТУ, а ПОД МОСТОМ, по берегу реки параллельно ей.
Не помню чтобы это запрещалось, но лучше спрятать газопровод под мостом в землю. Чтобы с моста на него никто не упал.
Интересно, чем мотивируют свой отказ газовики? Может они что-то знают нам не известное?




zorik2Дата: Среда, 20.04.2011, 19:56 | Сообщение # 7
супер ГИП
Группа: Советник
Сообщений: 3936
Репутация: 373
Город: Планета Земля
Замечания: 0%
Статус: Оффлайн
Quote (LevaK)
ПОД МОСТОМ, по берегу реки параллельно ей

Ну да просмотрел.


Сообщение отредактировал zorik2 - Среда, 20.04.2011, 20:14


Tadzhik-83Дата: Четверг, 21.04.2011, 08:36 | Сообщение # 8
Старший проектировщик
Группа: Чертежник
Сообщений: 249
Репутация: 3
Город: Ульяновск
Замечания: 0%
Статус: Оффлайн
Газовики не говорят, чем обосновывают. Притом очень удивляет, что один такой газопровод уже есть, а новый параллельно существующему сделать не дают.


gasparДата: Четверг, 21.04.2011, 20:35 | Сообщение # 9
супер ГИП
Группа: Советник
Сообщений: 3212
Репутация: 206
Город: с.Алпатьево
Замечания: 0%
Статус: Оффлайн
Quote (Tadzhik-83)
Газовики не говорят, чем обосновывают.

ПБ 12-529-03: Прокладка газопровода на територии поселений, должна быть, как правило, ПОДЗЕМНОЙ. Надземная прокладка допускается при соответствующем обосновании. Думаю, газовики уже намучились с надземным участком под мостом. Второго такого безобразия им не хочется. Так может ату его в грунт? smile



Tadzhik-83Дата: Пятница, 22.04.2011, 09:10 | Сообщение # 10
Старший проектировщик
Группа: Чертежник
Сообщений: 249
Репутация: 3
Город: Ульяновск
Замечания: 0%
Статус: Оффлайн
Может быть, и в грунт, но заказчик не хочет smile


gasparДата: Пятница, 22.04.2011, 21:50 | Сообщение # 11
супер ГИП
Группа: Советник
Сообщений: 3212
Репутация: 206
Город: с.Алпатьево
Замечания: 0%
Статус: Оффлайн
Мало ли чего он там не хочет dry . Луну с неба не подать? Есть Правила безопасности, утвержденные Ростехнадзором. Есть новый СНиП 42-01, аля СП. И там и там чётко написано о исключитльно подземной прокладке. В конце кнцов есть здравый смысл - газопровод поземный в данном случае будет гораздо надёжнее и долговечнее. Хошь надземно? Обоснуй. Желание заказчика - не обоснование.


ОляДата: Понедельник, 25.07.2011, 12:37 | Сообщение # 12
Студент
Группа: Пользователи
Сообщений: 1
Репутация: 0
Город:
Замечания: 0%
Статус: Оффлайн
Господа, При подземной прокладке до моста 15 или 30 м в зависимости от категории дороги.
см п.5.5.1 СНиП 42-01-2002 (тоже и в Актуализированной версии)
Расстояния по горизонтали от мест пересечения подземными газопроводами трамвайных и железнодорожных путей и автомобильных дорог должны быть, не менее:

до мостов и тоннелей на железных дорогах общего пользования, трамвайных путях, автомобильных дорогах I-III категорий, а также до пешеходных мостов, тоннелей через них - 30 м, а для железных дорог необщего пользования, автомобильных дорог IV-V категорий и труб - 15м;

до зоны стрелочного перевода (начала остряков, хвоста крестовин, мест присоединения к рельсам отсасывающих кабелей и других пересечений пути) - 4м для трамвайных путей и 20 м для железных дорог;

до опор контактной сети - 3 м.

Разрешается сокращение указанных расстояний по согласованию с организациями, в ведении которых находятся пересекаемые сооружения.



gleb-Ma3auДата: Среда, 07.02.2018, 15:35 | Сообщение # 13
Студент
Группа: Чертежник
Сообщений: 1
Репутация: 0
Город: екатеринбург
Замечания: 0%
Статус: Оффлайн
gaspar, подскажите, пожалуйста, как быть с пунктом 5.5.1 СП 62.13330.2011 (изм1,2)
Расстояния по горизонтали от мест пересечения подземными газопроводами трамвайных и железнодорожных путей, автомобильных дорог, магистральных улиц и дорог рекомендуется принимать, м, не менее:

до мостов и тоннелей на железных дорогах общих сетей и внешних железнодорожных подъездных путях предприятий, трамвайных путях, автомобильных дорогах категорий I-III, магистральных улиц и дорог, а также до пешеходных мостов, тоннелей через них - 30, а для внутренних подъездных железнодорожных путей предприятий, автомобильных дорог категорий IV-V и труб - 15;

Тот же СНиП, что и в предыдущем сообщении.
